Spitzenzündung

Titelbild Gewindebolzen für Spitzenzündung nach DIN EN ISO 13918

Seit über 40 Jahren ist die Herstellung der Schweißbolzen für Spitzenzündung und Kurzzeithubzündung unsere Stärke. Alle Gewindebolzen für Spitzenzündung werden nach DIN EN ISO 13918 produziert. Auf Kundenwunsch können bei uns Zwischenlängen oder geänderte Längentoleranzen nach Zeichnung oder Skizze produziert werden. Die Flansche sind von Standard, Miniflansch bis Sondergröße darstellbar.

Die Gewindetoleranzlage ist ebenfalls auf „6e“, „6f“ oder „6h“ änderbar.


PT - Gewindebolzen

Stahl verkupferter Bolzen mit Pip

Gewindebolzen von M3 bis M10 in Stahl, Edelstahl A2-50 und AlMg3 sind in allen Längen gemäß der Norm kurzfristig ab Lager lieferbar.

Schweißbolzen aus 1.4401/04, 1.4571, Al99,5, AlSi12 und Messing werden i.d.R. auftragsbezogen produziert. Evtl. sind auch Kleinmengen lieferbar - ein Anruf reicht zur Klärung unseres Lagerbestandes.


Folgende Abmessungen sind generell herstellbar:

  • M2,5 x 5 bis 25 mm
  • M3 x 5 bis 45 mm
  • M4 x 6 bis 65 mm *
  • M5 x 6 bis 70 mm *
  • M6 x 8 bis 100 mm  *
  • M8 x 10 bis 100 mm *
  • M10 x 15 bis 80 mm *
  • M12 x 15 bis 80 mm *

* Längen über 63 mm erhalten ein Teilgewinde von 60 mm
* Längen über 75 mm erhalten einen gröeren Flansch-Ø (Größe ist ggf. abzuklären)

UT - Stifte

Edelstahlstift für Spitzenzündung

Stifte von Ø3 bis Ø7,1 in Stahl, Edelstahl A2-50 und AlMg3 sind in allen Längen gemäß der Norm kurzfristig ab Lager lieferbar.

Sonderlängen und andere Materialien werden ebenfalls auftragsbezogen hergestellt.


Folgende Abmessungen sind generell herstellbar:

  • Ø2 x 5 bis 25 mm
  • Ø3 x 5 bis 40 mm
  • Ø4 x 6 bis 45 mm
  • Ø5 x 6 bis 70 mm
  • Ø6 x 8 bis 75 mm
  • Ø7,1 x 10 bis 75 mm
  • Ø8 x 15 bis 75 mm
  • Ø10 x 15 bis 75 mm
  • Ø12 x 15 bis 75 mm

IT - Innengewindebuchsen

Schmeck-Innengewindebolzen mit Pip Stahl verkupfert

Das Innengewinde wird standardmäßig nach DIN ISO 724 mit Toleranzlage „6G“ gefertigt.

Folgende Abmessungen sind generell herstellbar:

  • Ø5 x 6 bis 40 mm, Innengewinde M3
  • Ø6 x 8 bis 45 mm, Innengewinde M4
  • Ø7,1 x 10 bis 40 mm, Innengewinde M5

Auf Kundenwunsch können Zwischenlängen mit geänderten Längentoleranzen und Miniflanschausführung (minimaler Restflansch = Bolzen-Ø + 0,3) nach Zeichnung oder Skizze produziert werden.

Darüber hinaus sind Innengewinde in von der Norm abweichenden Durchmessern lieferbar (z. B. bei Ø6 mm ist ein Innengewinde M3 möglich).


Grobgewindebolzen

Grobgewindebolzen aus Edelstahl

Schweißbolzen mit Grobgewinde fertigen wir in Anlehnung an die DIN EN ISO 13918-2008.
Diese Bolzen produzieren wir auftragsbezogen aus St36-3, 1.4301, AlMg3 und AlSi12.

Folgende Abmessungen sind generell herstellbar:

  • S5 x 9 bis 40 mm
  • S6 x 10 bis 40 mm (nur auf speziellen Kundenauftrag)

Schmeck-Grobgewindebolzen können auf Kundenwunsch in Zwischenlängen mit geänderten Längentoleranzen nach Zeichnung oder Skizze produziert werden (ab 10.000 Stück).

Lacknutgewindebolzen

Lacknutbolzen Stahl verkupfert mit Pip

Diese Bolzen werden für Sie auftragsbezogen in Ergänzung der
DIN EN ISO 13918-2008 gefertigt.
Das Gewinde wird standardmäßig nach DIN ISO 724 mit Toleranzlage „6g“, jedoch mit sechs längs zum Schaft verlaufenden Schabenuten produziert.

Folgende Abmessungen sind generell herstellbar:

  • M4 x 8 bis max. 30  mm
  • M5 x 8 bis max. 40  mm
  • M6 x 10 bis max. 40 mm
  • M8 x 12 bis max. 50 mm

Alle Lacknutgewindebolzen können auf Kundenwunsch in Zwischenlängen mit geänderten Längentoleranzen nach Zeichnung oder Skizze hergestellt werden.

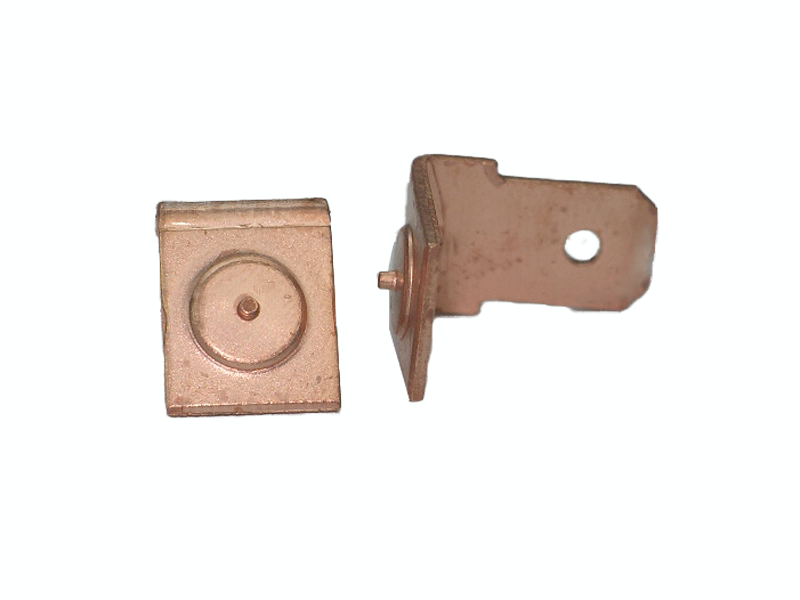

Flachstecker (F1 und F2)

Zwei Flachstecker Stahl verkupfert

Flachstecker sind in 2 Ausführungen erhältlich (siehe Tabelle).

Folgende Materialien sind bei uns möglich:

  • Stahl verkupfert
  • 1.4301 (A2)
  • AlMg3
  • Messing (CuZn37)
TypS ± 0,05D ± 0,1H ± 0,3H1 ± 0,2B ± 0,2B1 ± 0,2L ± 0,3
F10,81,811,5 *
12*
886,39,5*
10,5*
F20,81,812886,311,3

* Werkzeugabhängig. Maße beinträchtigen nicht die Schweißbarkeit.





Ihre Ansprechpartnerin

Ihre Ansprechpartnerin Frau Adilovic

Elvira Adilovic
Vertrieb

Tel.: +49 2351 67887-113
Fax: +49-2351-67887-222

Verkauf von Schweißschrauben, Schweißbolzen für Spitzenzündung, Kurzzeithubzündung, Kombischrauben und sonstigen Kaltformteilen
E-Mail senden...

Zum Webshop
Hier erhalten Sie Zusatzmaterial

Klassische Werkstoffe

Unsere Bolzen werden nach DIN EN ISO 13918 aus den folgenden schweißgeeigneten Werkstoffen gefertigt:

  • Stahl 4.8 und 5.8 nach DIN EN ISO 898 T1
  • Rostfreier Stahl A2-50 (1.4301/03)
  • A4-50 (1.4401/04) und A5-50 (1.4571) gemäß EN ISO 3506 T1
  • Messing: CuZn37 (Ms63) nach ISO 426-1 / ISO 1638
  • Aluminium: AlMg3, AlSi12 und Al99,5 gemäß EN 1301 T2

Bei Bedarf können Bolzen auch aus

  • vergütbarem Stahl der Festigkeitsklasse 8.8,
  • Stahlgüte 6.8 und
  • A2-70

gefertigt werden.


Bestellmengen:

Lieferlose von 500 Stück bis zur Großserie von mehreren Millionen Bolzen sind für uns alltäglich.

Da wir spezielle Drahtanalysen einsetzen, geben wir auf alle Schmeck-Produkte eine Schweißgarantie. Selbstverständlich kann auf Wunsch ein Werkszeugnis 3.1 nach DIN EN 10204 mitgeliefert werden.
